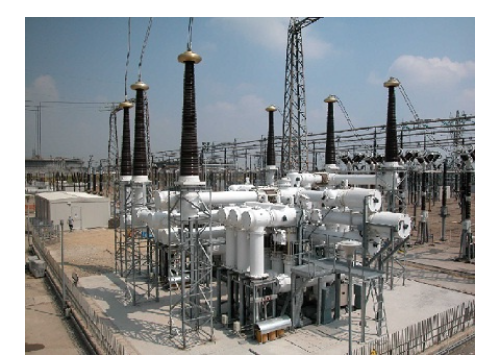

GIS atau Gas-insulated high-voltage switchgear (GIS) adalah perangkat logam padat yang mencakup berbagai komponen tegangan tinggi seperti pemisah serta pemutus sirkuit. Perangkat ini dapat dioperasikan dengan sangat aman di area terbatas seperti ruang terbatas. Misalnya, digunakan dalam perluasan bangunan kota, pada platform lepas pantai, di atap, dan tanaman acuh tak acuh seperti industri serta tenaga air.


Dalam jenis switchgear ini, semua komponen ini dapat disatukan di area yang sangat terbatas dengan melampirkan melalui area logam kedap gas serta gas SF6 dapat digunakan sebagai insulasi di antara bagian perangkat yang ada & penutup logam yang dibumikan. Switchgear jenis ini dapat diakses dari sistem 12 KV- 800 KV. Switchgear berinsulasi seperti SF6 memainkan peran kunci dalam membangun gardu listrik di area terbatas.

Desain switchgear berinsulasi Gas dapat dilakukan dengan menggunakan komponen yang berbeda seperti pemutus sirkuit, bus bar, pemisah atau isolator, transformator seperti tegangan dan arus, sakelar pembumian, penangkal petir, dan penahan surja. Ketika gardu tersebut terhubung dengan switchgear berinsulasi gas maka disebut GIMES atau gardu tertutup logam berinsulasi gas. Teknologi semacam ini bukanlah teknologi baru tetapi tersedia selama 30 tahun terakhir.

Gas Insulated Switchgear Vs Air Insulated Switchgear

Air Insulated Switchgear (AIS)



Gas Insulated Switchgear (GIS)

Desain standar AIS. IEC 62271-1, IEC 62271-100, IEC 62271-200, dll.

Desain standar GIS. IEC 62271-1, IEC 62271-100, IEC 62271-200, dll.

Untuk isolasi busbar di AIS, digunakan media udara.

Untuk isolasi busbar di GIS, digunakan media SF6.

Untuk Switching, media yang digunakan dalam AIS adalah Oil, Air, Vacuum atau SF6

Untuk Switching, media yang digunakan dalam GIS adalah Vacuum atau SF6

Ukuran fisik AIS cukup besar karena jarak bebas berada di dalam Udara, sehingga beberapa jarak aman harus dipertahankan untuk memenuhi kinerja dielektrik.

Ukuran fisik GIS cukup kecil

Di AIS, Sensitivitas terhadap lingkungan atau polusi sedang

Dalam GIS, kepekaan terhadap lingkungan atau polusi sangat baik

Persyaratan pemeliharaan AIS adalah Sedang

Persyaratan pemeliharaan GIS Minimal

Kebutuhan terminasi kabel untuk AIS tidak spesifik karena tipe terminasi kabel standar dapat digunakan

Persyaratan terminasi kabel untuk GIS khusus untuk mempertahankan insulasi yang sesuai melalui pengurangan celah udara di dalam `sambungan kabel

Pemantauan tekanan gas di AIS mungkin diperlukan hanya untuk mengganti perangkat dengan memasukkan gas SF6

Pemantauan tekanan gas di GIS mungkin diperlukan hanya untuk perangkat switching maupun busbar dengan memasukkan gas SF6



Pengetesan Switchgear

Pada switchgear, tegangan tinggi dapat menyebabkan tekanan pada peralatan yang digunakan. Jadi, pengujian sangat penting untuk mengatasi banyak masalah. Untuk itu, uji insulasi dianjurkan. Jadi, sistem GIS membutuhkan pengujian yang sama persis dengan sistem lain. Namun, mereka seringkali sulit diakses, sehingga mereka membutuhkan beberapa solusi khusus.

Pada switchgear, tegangan tinggi dapat menyebabkan tekanan pada peralatan yang digunakan. Jadi, penguji sangat penting untuk mengatasi banyak masalah. Untuk itu, uji isolasi lebih disarankan. Jadi, sistem GIS membutuhkan pengujian yang sama dengan sistem lain. Namun, ini sering sulit diakses, sehingga membutuhkan beberapa solusi khusus.
